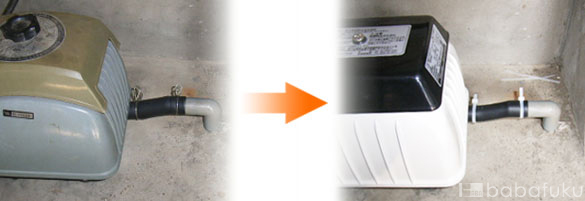

ブロアーの取り付け(直管タイプ)

まず古いブロアーの取り外しからご説明致します。
必ずブロアーの電源を抜けていから作業をして下さい。

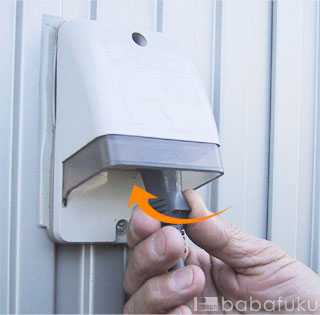

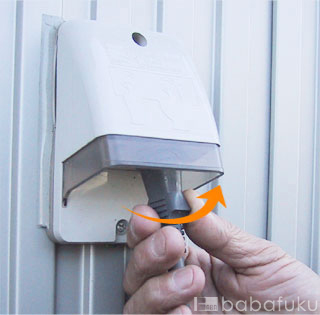

電源を抜く際は矢印の向きに回してから抜きます。

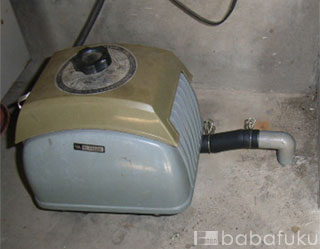

これから取り替える古いブロアです。
水害などで水に浸かったブロアは必ず取り替えてください。
それ以外にも雑音や送風量の低下等がお取替えの一つの目安となります。

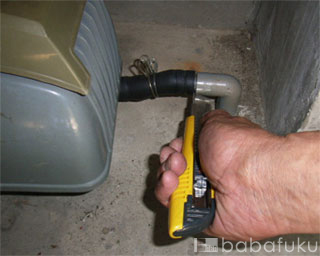

次にカッターで古いブロアのゴム管部分に切れ込みを入れます。
このとき、ゴム管の下のプラスチック部分をキヅつけないよう注意して下さい。

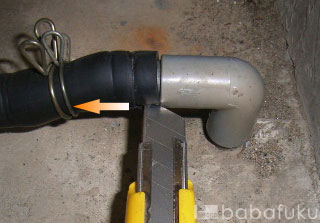

拡大図です。
矢印の方向に切り込みを入れます。

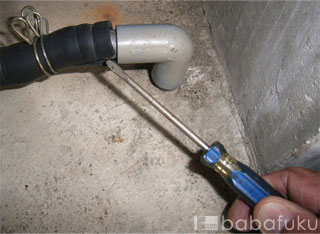

ある程度切れたらマイナスドライバーで丁寧にはずしていきます。
指でもできますが、下のプラスチック部分がキズつかないよう注意して下さい。

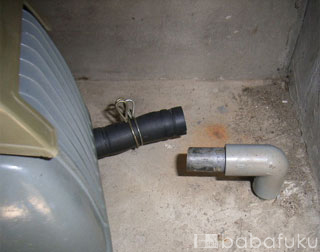

ゴム管が外れました。
古いブロアーは指定の方法で破棄してください。

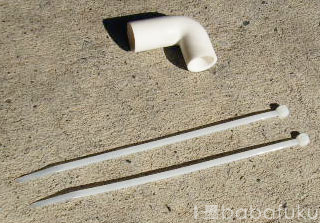

ここで新しいブロアー一式を取り出します。（写真は安永製のブロアーです。）

※取り付け部品を付属させて頂いておりますが、ブロアーを取り付けるための部品は一律ではありませんのでご注意下さい。
→プロが選ぶ取り付け部品について

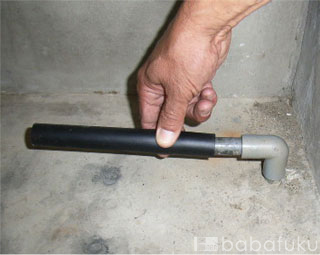

部品を確認したら、黒い筒の新しいゴム管を先ほど取り外した、部分に新しく取り付けます。（取り付ける際プラスチック部分の管がキズ付かないよう十分注意して下さい。）

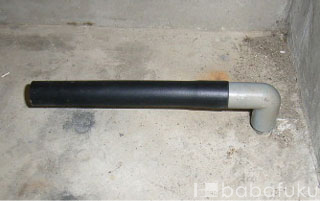

最後までしっかりはめて下さい。（この際もプラスチック部分の管がキズ付かないよう十分注意して下さい。）

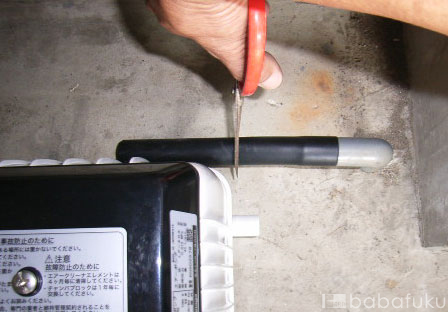

ゴム管を取り付けたら、丁度いい長さになるよう切ります。

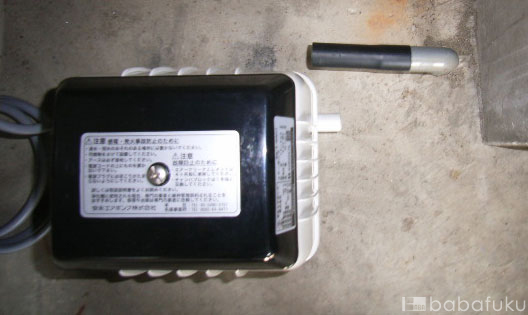

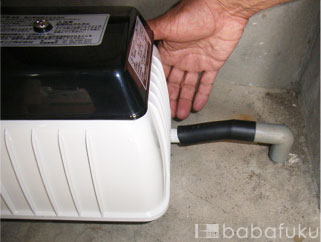

その際、新しいブロアーを隣において、ゴム管の長さを自分の切りたい長さに調節すると便利です。

横から見た図です。

ゴム管は任意の長さで問題ありません。

ブロアーを丁寧にゴム管に差し込んでください。

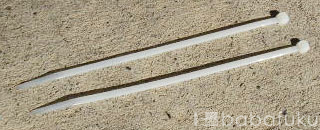

ここで先ほど出てきた、プラスチックバンドを用意します。

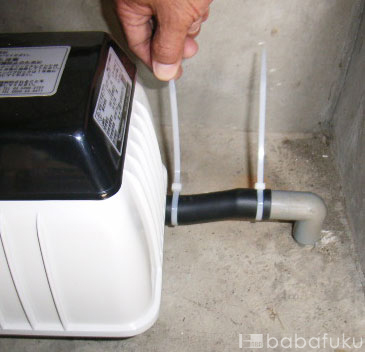

図のようにまず、根元の部分をとめます。（必ずゴム管と下のプラスチック製の管の部分が重なりあっている部分をとめて下さい。）

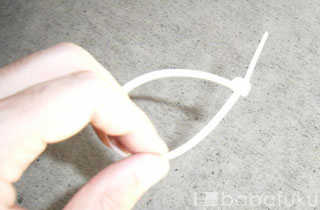

図のように巻いて止めてきます。

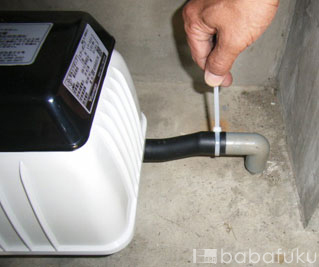

次に浄化槽部分のゴム管も同様に固定します。（ここでも必ずゴム管と下の管の部分が重なりあっている部分をとめて下さい。）

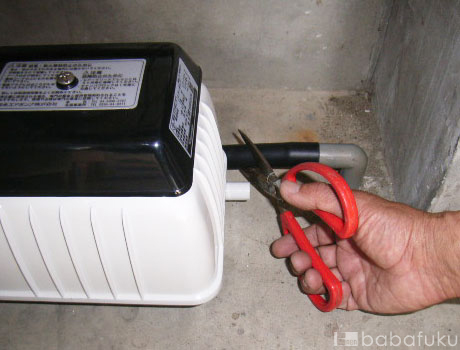

そしてハサミでカットすれば出来上がりです。

最後に電源を入れて取り外したときとは逆の向きまわしてロックをかけます。

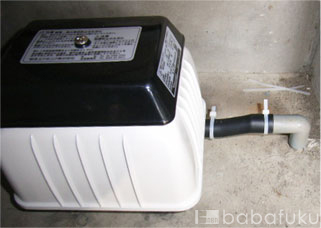

電源に差し込んで正常に機能しているか、特に取り付けた場所から空気漏れなどがないか確認してください。

手順さえしっかりあっていれば、誰でも取り付けられることが理解されたと思います。

当サイトでご購入頂いた場合は各ブロアーにマッチした部品を付けさせて頂いております。

→プロが選ぶ取り付け部品について
